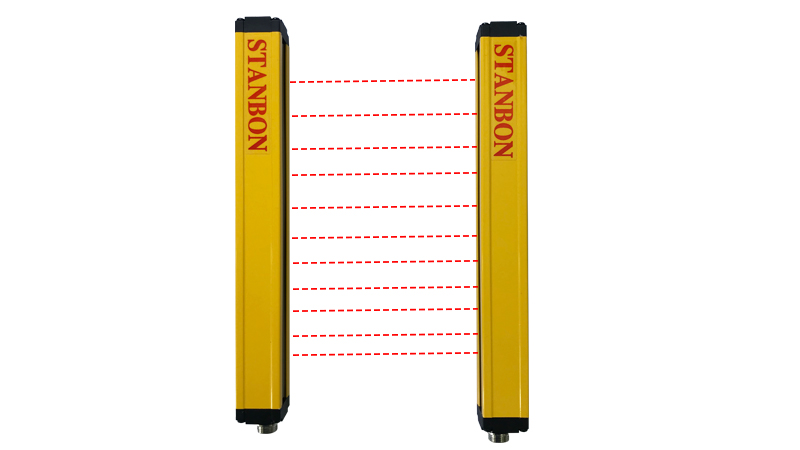

STD系列通用型安全光栅

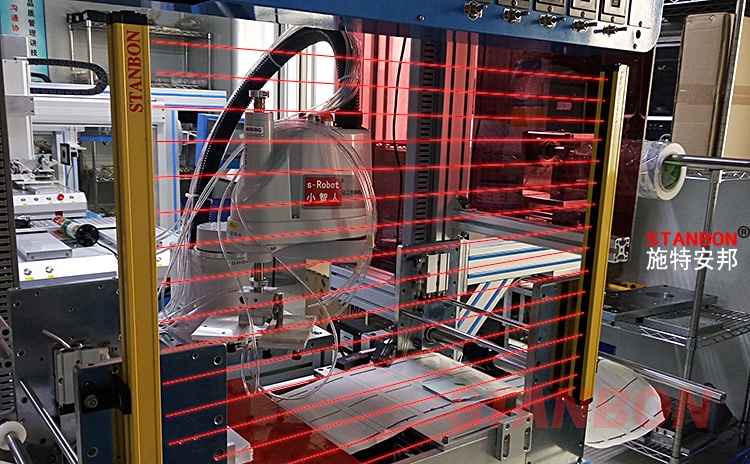

STD系列通用型安全光栅是采用国外先进技术开发和研制的一款对射式产品，该产品通过了欧洲CE认证，(EN61000 EN550240)，具有很强的稳定性，能完全替换进口的区域传感器，如NA、LC、SAS、PJV系列等，已广泛应用于流水线、注塑机、油压机、热熔机、贴合机，等危险性较低的设备

STD系列轻薄小巧型安全光栅是采用国外先进技术开发和研制的一款对射式产品，该产品通过了欧洲CE认证，(EN61000 EN550240)，具有很强的稳定性，能完全替换进口的区域传感器，如NA、LC、SAS、PJV系列等，已广泛应用于流水线、注塑机、油压机、热熔机、贴合机，等危险性较低的设备。

本光栅具有以下特点;
※采用先进的光同步技术，双端可分立供电，抗电磁干扰能力强。
※采用更原装进口小巧贴片元器件和国外技术，无效盲区长度更加短小;
※通过CPU对光点进行周期性扫描工作;

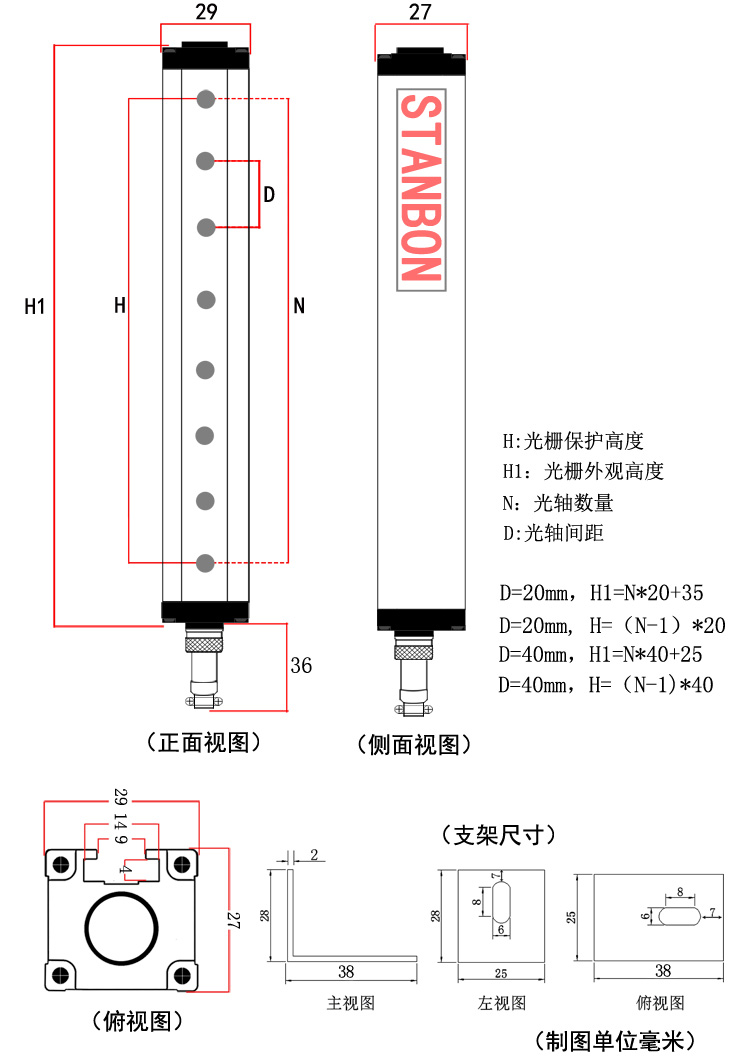

※体积小巧，截面尺寸27 x 29mm，接线简单，具有良好的现场适用能力;

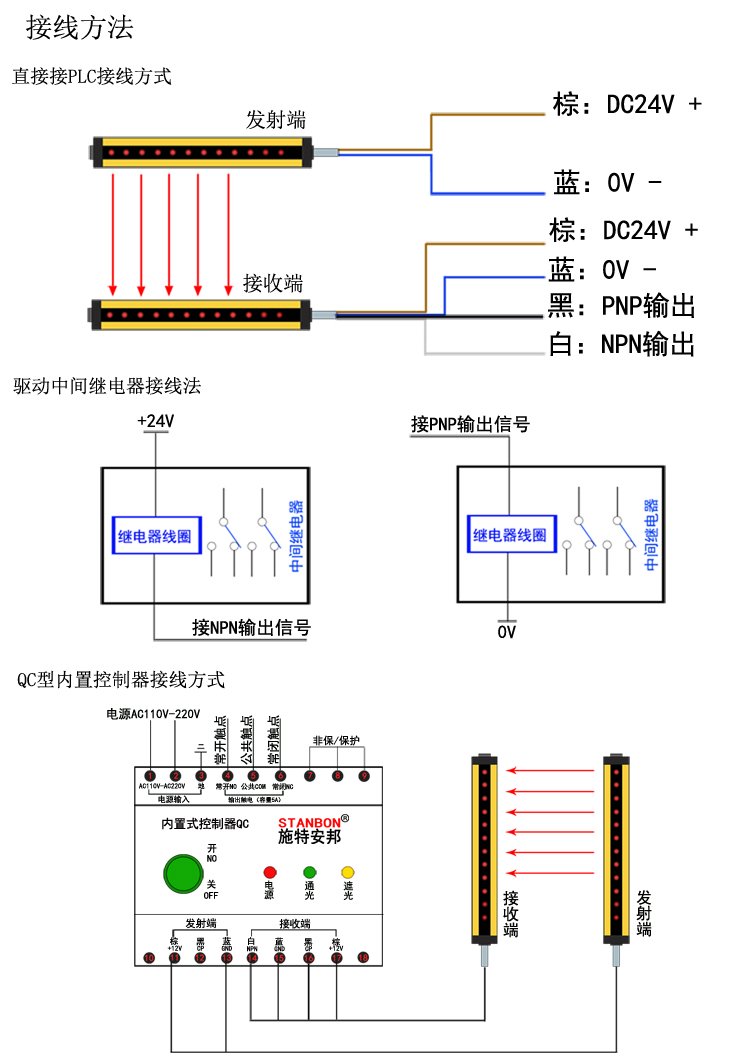

※可选配QC型内置控制器使用，安装简单，经济实惠。
※反应灵敏,响应速度≤20ms
※自我检测功能.在电源接通2秒内,实施自我检测,确保自身有无故障,工作期间,实时自检
※盲区过滤功能物体慢速经过光幕时,光栅一直输出稳定的断开信号,就不会使机器误启动,使生产更安全可靠

检测高度	60-2940mm
截面尺寸	27x 29mm
检测距离	0.2-2.5m
光轴数	4-120
光轴间距(分辨率)	10（15）/20 (25)/40 (45) mm
红外波长	940nm
同步性	光同步
最大功率	≤3W
响应时间	4-18ms
供电电压	DC 12-24V
输出方式	NPN/PNP
输出电流	≤100mA
外壳防护等级	IP54
工作温度	-10~55°C
储存温度	-20~70°C
相对湿度	15%-85%
抗撞击	10g/20ms
扫描时间	<18ms

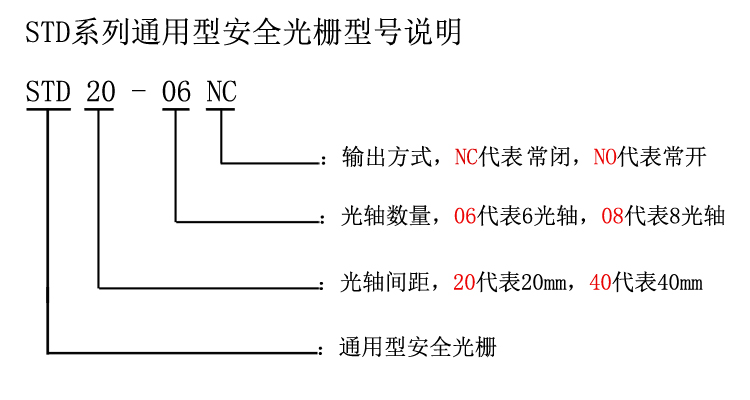

深圳市施特安邦科技有限公司		STD光同步系列型号规格一览表			通用型安全光栅
光轴间距D	产品型号	光轴数	保护高度 (mm)	外壳高度 (mm)	检测距离	输出方式	光栅外形尺寸	标配连接线(M)
20mm	STD20-04NC	4	60	115	0.2-2.5m	NPN&PNP	2729115	2.5+2.5
	STD20-06NC	6	100	155			2729155	2.5+2.5
	STD20-08NC	8	140	195			2729195	2.5+2.5
	STD20-10NC	10	180	235			2729235	3+3
	STD20-12NC	12	220	275			2729275	3+3
	STD20-14NC	14	260	315			2729315	3+3
	STD20-16NC	16	300	355			2729355	3+3
	STD20-18NC	18	340	395			2729395	3+3
	STD20-20NC	20	380	435			2729435	3+3
	STD20-22NC	22	420	475			2729475	3+3
	STD20-24NC	24	460	515			2729515	3+3
	STD20-26NC	26	500	555			2729555	3+3
	STD20-28NC	28	540	595			2729595	3+3
	STD20-30NC	30	580	635			2729635	3+3
	STD20-32NC	32	620	675			2729675	3+3
	.....	......	.....	.....			......	......
	STD20-56NC	56	1100	1155			27291155	3+3
40mm	STD40-04NC	4	120	175	0.2-2.5m	NPN&PNP	2729175
	STD40-06NC	6	200	265			2729265	3+3
	STD40-08NC	8	280	345			2729345	3+3
	STD40-10NC	10	360	425			2729425	3+3
	STD40-12NC	12	440	505			2729505	3+3
	STD40-14NC	14	520	585			2729585	3+3
	STD40-16NC	16	600	665			2729665	3+3
	STD40-18NC	18	680	745			2729745	3+3
	STD40-20NC	20	760	825			2729825	3+3
	STD40-22NC	22	840	905			2729905	3+3
	STD40-24NC	24	920	985			2729985	3+3
	STD40-26NC	26	1000	1065			27291065	3+3
	STD40-28NC	28	1080	1145			27291145	3+3
	STD40-30NC	30	1160	1225			27291225	3+3
	STD40-32NC	32	1240	1305			27291305	3+3
	.......	......	......	.....			......	......
	STD40-48NC	48	1880	1945			27291945	3+3
10mm	STD10-08NC	8	70	120	0.2-2.5m	NPN&PNP	2729120	2.5+2.5
	STD10-12NC	12	110	160			2729160	2.5+2.5
	STD10-16NC	16	150	200			2729200	3+3
	STD10-20NC	20	190	240			2729240	3+3
	STD10-24NC	24	230	280			2729280	3+3
	STD10-28NC	28	270	320			2729320	3+3
	STD10-32NC	32	310	360			2729360	3+3
	STD10-36NC	36	350	400			2729400	3+3
	STD10-40NC	40	390	440			2729440	3+3
	STD10-44NC	44	430	480			2729480	3+3
	STD10-48NC	48	470	520			2729520	3+3
	STD10-52NC	52	510	560			2729560	3+3
	STD10-56NC	56	550	600			2729600	3+3
	STD10-60NC	60	590	640			2729640	3+3
	STD10-64NC	640	630	680			2729680	3+3
	STD10-68NC	68	670	720			2729720	3+3
	......	.....	......	......			.....	....
	STD10-120NC	120	1190	1240			27291240	3+3
