STL系列超薄小巧型安全光栅（薄出光款）

产品中心 > STL系列超薄小巧型安全光栅 > STL系列超薄小巧型安全光栅（薄出光款）

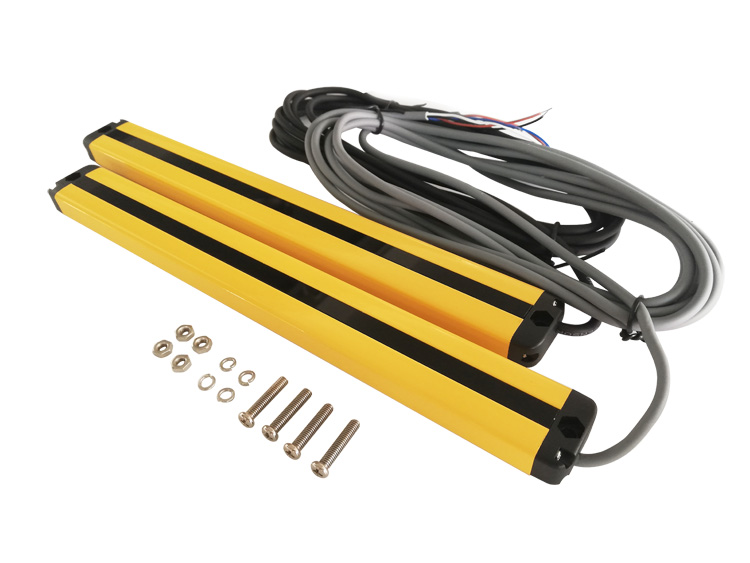

STL系列超薄小巧型安全光栅（薄出光款）

STL系列超薄小巧型安全光栅是采用国外先进技术开发和研制的一-款对射式产品;适合边框且可供选择的两个类型，采用晶体管输出方式，可完美适配各种自动化设备PLC，也可驱动继电器工作。该产品通过了欧洲，CE认证(EN 61000, EN550240) ，具有很强的稳定性和抗电磁干扰能力，能完全替换进口的区域传感器，如NA,LC. SAS. PJV系列等，已广泛应用于流水线、注塑机、热熔机、贴合机、非标自动化等检测危险性较低的设备。

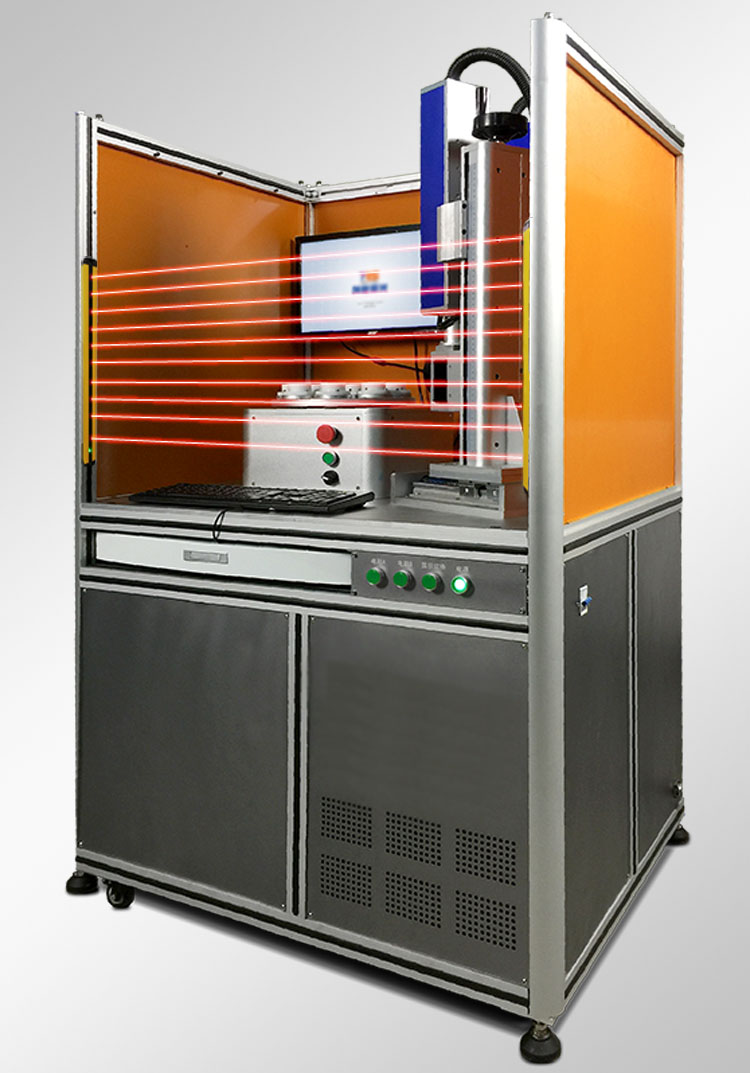

STL系列超薄小巧型安全光栅是采用国外先进技术开发和研制的一-款对射式产品;适合边框且可供选择的两个类型，采用晶体管输出方式，可完美适配各种自动化设备，可以接PLC,也可驱动继电器工作。该产品通过了欧洲，CE认证(EN 61000, EN550240) ，具有很强的稳定性和抗电磁干扰能力，能完全替换进口的区域传感器，如NA,LC. SAS. PJV系列等，已广泛应用于测试治具、流水线、注塑机、热熔机、贴合机、非标自动化等检测危险性较低的设备。

该产品具有以下特点:
※出色的工艺设计，体积小巧，截面尺寸仅为14*29mm.
※直接出线简化配线，降低断线风险，缩短了运行检测时间
※超薄外观，适用灵活，占用空间小，相同保护空间盲区更小
※采用光同步设计，抗电磁干扰能力强。
※发射、接收单元可独立供电，布线方便。

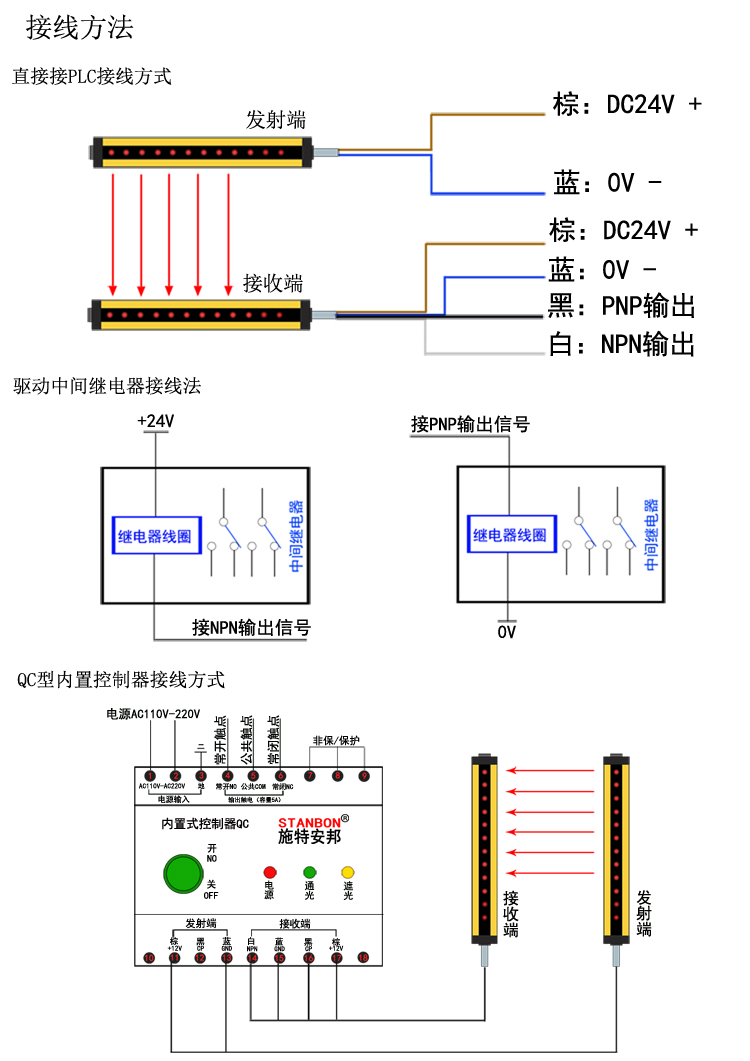

※具备NPN/PNP双路输出信号线。

检测高度	115-2580mm

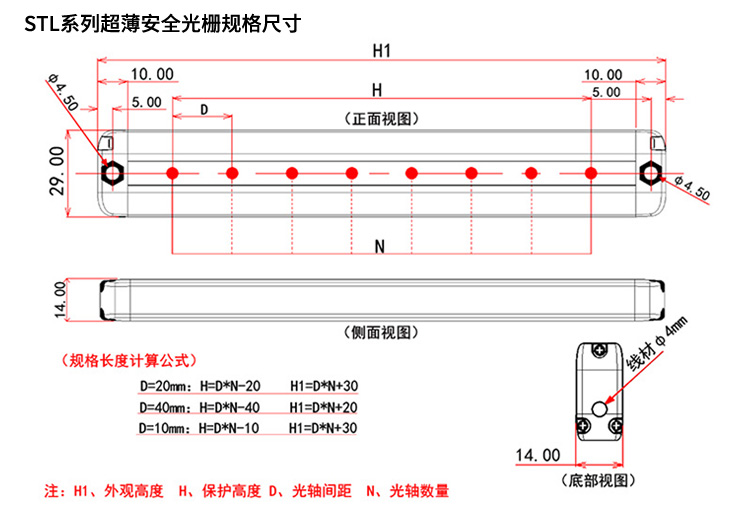

截面尺寸	14 x 29mm
检测距离	0.2-1.5m
光轴数	6-84
光轴间距(分辨率)	10（15）/20 (25)/40 (45) mm
红外波长	940nm
同步性	光同步
最大功率	≤3W
响应时间	4-18ms
供电电压	DC 12-24V
输出方式	NPN/PNP
输出电流	≤100mA
外壳防护等级	IP54
工作温度	一10~55°C
储存温度	-20~70°C
相对湿度	15%-85%
抗撞击	10g/20ms
扫描时间	< 18ms

深圳市施特安邦科技有限公司		STL光同步系列光栅型号规格一览表			薄出光款

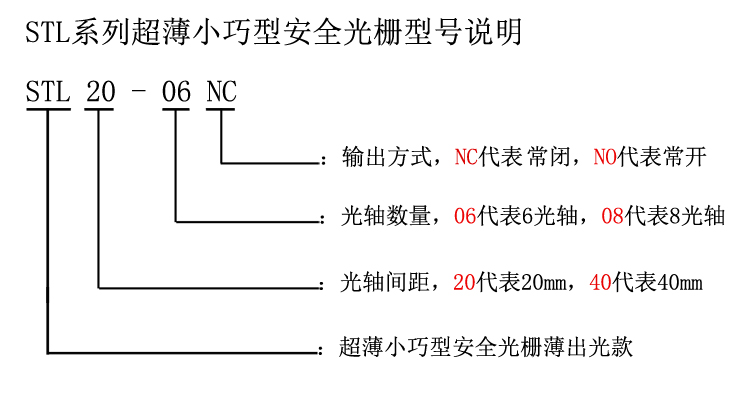

光轴间距	产品型号	光轴数量	保护高度(mm) H	外形高度(mm) H1	检测距离	输出方式	外形尺寸	标配连接线(M)
20mm	STL20-04NC	4	60	110	0 .2-1.5m	NPN&PNP	1729110	2.5+2.5
	STL20-06NC	6	100	150			1429150	2.5+2.5
	STL20-08NC	8	140	190			1429190	2.5+2.5
	STL20-10NC	10	180	230			1429230	3+3
	STL20-12NC	12	220	270			1429270	3+3
	STL20-14NC	14	260	310			1429310	3+3
	STL20-16NC	16	300	350			1429350	3+3
	STL20-18NC	18	340	390			1429390	3+3
	STL20-20NC	20	380	430			1429430	3+3
	STL20-22NC	22	420	470			1429470	3+3
	STL20-24NC	24	460	510			1429510	3+3
	STL20-26NC	26	500	550			1429550	3+3
	STL20-28NC	28	540	590			1429590	3+3
	STL20-30NC	30	580	630			1429630	3+3
	STL20-32NC	32	620	670			1429670	3+3
	......	......	......	......			.......	.......
	STL20-48NC	48	940	990			142999	3+3
40mm	STL40-04NC	4	120	170	0.2-1.5m	NPN&PNP	1429170	3+3
	STL40-06NC	6	200	260			1429260	3+3
	STL40-08NC	8	280	340			1429340	3+3
	STL40-10NC	10	360	420			1429420	3+3
	STL40-12NC	12	440	500			1429500	3+3
	STL40-14NC	14	520	580			1429580	3+3
	STL40-16NC	16	600	660			1429660	3+3
	STL40-18NC	18	680	740			1429740	3+3
	STL40-20NC	20	760	820			1429820	3+3
	STL40-22NC	22	840	900			1429900	3+3
	STL40-24NC	24	920	980			1429980	3+3
	STL40-26NC	26	1000	1060			14291060	3+3
	STL40-28NC	28	1080	1140			14291140	3+3
	STL40-30NC	30	1160	1220			14291220	3+3
	STL40-32NC	32	1240	1300			14291300	3+3
	......	......	......	.......			......
	STL40-32NC	32	1240	1300			14291300	3+3
10mm	STL10-08NC	8	70	110	0.2-1.5m	NPN&PNP	1429110	2.5+2.5
	STL10-12NC	12	110	150			1429150	2.5+2.5
	STL10-16NC	16	150	190			1429190	3+3
	STL10-20NC	20	190	230			1429230	3+3
	STL10-24NC	24	230	270			1429270	3+3
	STL10-28NC	28	270	310			1429310	3+3
	STL10-32NC	32	310	350			1429350	3+3
	STL10-36NC	36	350	390			1429390	3+3
	STL10-40NC	40	390	430			1429430	3+3
	STL10-44NC	44	430	470			1429470	3+3
	STL10-48NC	48	470	510			1429510	3+3
	STL10-52NC	52	510	550			1429550	3+3
	STL10-56NC	56	550	590			1429590	3+3
	STL10-60NC	60	590	630			1429630	3+3
	STL10-84NC	84	830	870			1429870	3+3
